Гравитационные стеллажи для склада от производителя

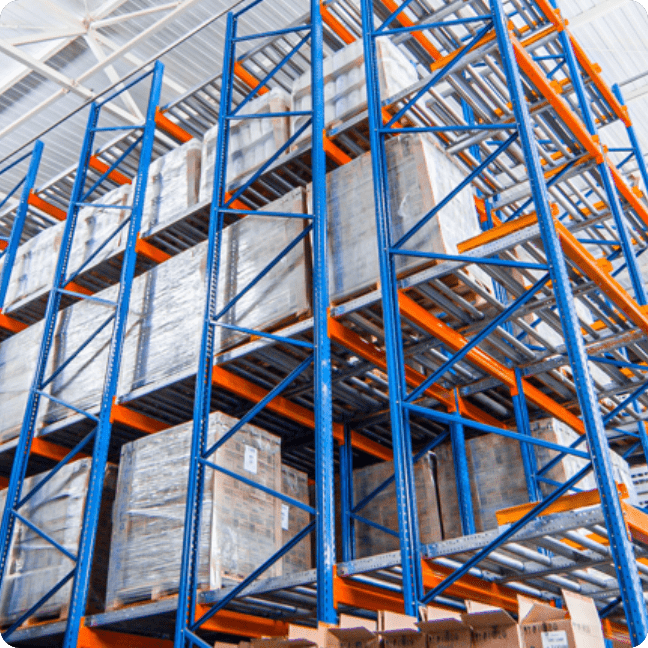

Гравитационные стеллажи для склада обеспечивают автоматическое перемещение товаров под действием силы тяжести. Они оборудованы специальными роликовыми дорожками под определенным углом, которые позволяют товарам перемещаться самостоятельно без участия персонала. Такие стеллажи идеально подходят для хранения товаров одного типа.
Товары хранятся в соответствии с принципом «первым поступил — первым ушел». Гравитационные модели стеллажей позволяют экономить до 60% от общей площади склада по сравнению с фронтальными стеллажами.
20 лет на рынке
Лидер в области складской логистики в Беларуси
Гарантируем качество
Продукция сертифицирована и отвечает всем ГОСТам
Обеспечиваем надежность
Дорожим репутацией и заинтересованы в сотрудничестве
Работаем 24/7
Работаем ежедневно над заказом. Всегда на связи.
Нам доверяют
21vek.by — ООО «Триовист»
Задача проекта: организация единовременного хранения более 800000 SKU с прямым доступом к грузу и высокой оборачиваемостью.
На выходе наши клиенты получили не просто систему стеллажей, а многофункциональное, высокоёмкое и безопасное складское пространство, отвечающее самым современным требованиями складской логистики.
- Общая площадь мезонина: 21455 кв. м.
- Общее количество полок: 28850 шт.
- Фронтальные стеллажи на 7630 паллетомест.
- Стеллажи на двойную глубину на 7111 паллетомест.
- Общий объём хранения: 60250 кв. м.
Это самый большой мезонин на колоннах в Беларуси!
MAUNFELD
Разработка и монтаж фронтальных стеллажей на складе общей площадью 900 кв. м.
- Ёмкость склада готовой продукции: 578 паллетомест.
- Максимальная высота хранения: 6,5 метра.
- Максимальная нагрузка на ярус: 500 кг.
- Нагрузка до 30 тонн на каждую секцию.
В ходе проекта было был проведён монтаж боковых угловых, фронтальных боковых отбойников.
По итогам проекта: обеспечили лёгкий доступ к любому грузу, независимо от расположения ячейки хранения; возможность размещать, как однородные грузы, так и комбинированные.
Цены на гравитационные стеллажи

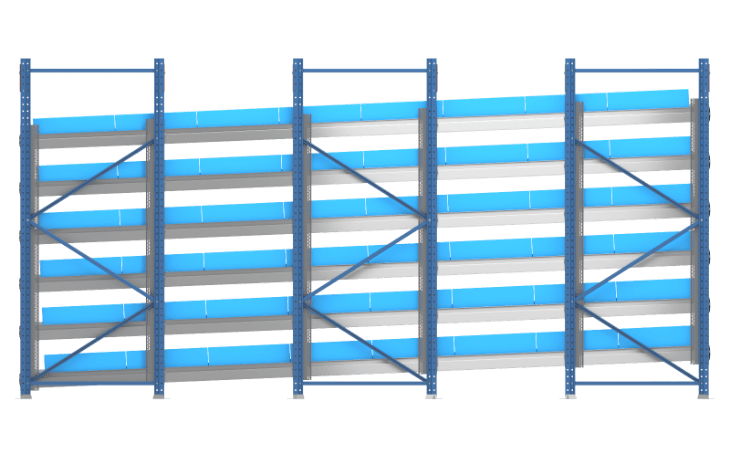

Стоимость гравитационных стеллажей под паллеты или коробки (пластиковую тару) зависит от характеристик: нагрузка на ярус, вес тары, высота конструкций и т.д.
? Калькулятор гравитационных стеллажей
Гравитационный стеллаж — расчёт эффективности
Сравним экономическую эффективность использования гравитационной паллетной системы стеллажей с фронтальной системой.
| Фронтальный складской стеллаж | Гравитационный стеллаж для склада |
| Используемая площадь: 858 кв.м. Количество паллетомест: 306 шт. | Используемая площадь: 858 кв.м. Количество паллетомест: 522 шт. |
В отличие от традиционных систем хранения, паллетные гравитационные стеллажи обеспечивают более компактное и наглядное хранение продукции. Все изделия находятся во фронтальной зоне стеллажа и доступны для быстрого получения. Каждое изделие перемещается самостоятельно вперед. Достаточное количество изделий в стеллаже обеспечивает постоянную подачу изделий на рабочее место. На рисунке представлены два варианта организации склада с возможностью подачи 36 наименований товаров на рабочую зону.
Технические характеристики набивных глубинных стеллажей
| Угол наклона паллетных дорожек | Угол наклона полочных дорожек | Ширина канала | до 80 | до 6 | Площадь использования |
|---|---|---|---|---|---|
| 3-5% (чаще 4%) | 5-7% | Увеличение площади х | Максимальная площад | от 800 мм. до 1 100 мм. | Высота рам |
Нагрузки и размеры на рамы (стойки)
| Сечение стойки, мм. | Толщина металла, мм. | По вертикали 750 мм. | По вертикали 1000 мм. | По вертикали 1250 мм. | По вертикали 1500 мм. | По вертикали 1750 мм. | По вертикали 2000 мм. |
|---|---|---|---|---|---|---|---|
| Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | ||
| 80 х 75 | 2,0 | 13300 | 11500 | 10500 | 10000 | 96000 | 8500 |
| 100 х 75 | 2,0 | 20000 | 19400 | 18100 | 16800 | 15500 | 12800 |
| 120 х 75 | 2,0 | 23400 | 22000 | 21500 | 19600 | 18900 | 18600 |
| 120 х 75 | 2,5 | 25400 | 24800 | 24500 | 23100 | 22100 | 20800 |
| 140 х 75 | 2,0 | 24600 | 23600 | 22300 | 21200 | 20200 | 19000 |
| 140 х 75 | 2,5 | 28600 | 28600 | 28600 | 27700 | 26600 | 26000 |
| 120 х 100 | 2,0 | 24600 | 23500 | 22300 | 21300 | 20200 | 19300 |
| 120 х 100 | 2,5 | 30500 | 29400 | 28500 | 27300 | 26200 | 25300 |
| 140 х 100 | 2,5 | 32500 | 31500 | 30500 | 29200 | 28300 | 27100 |
| 160 х 100 | 2,5 | 34600. | 33600 | 32700 | 31400 | 30300 | 29400 |

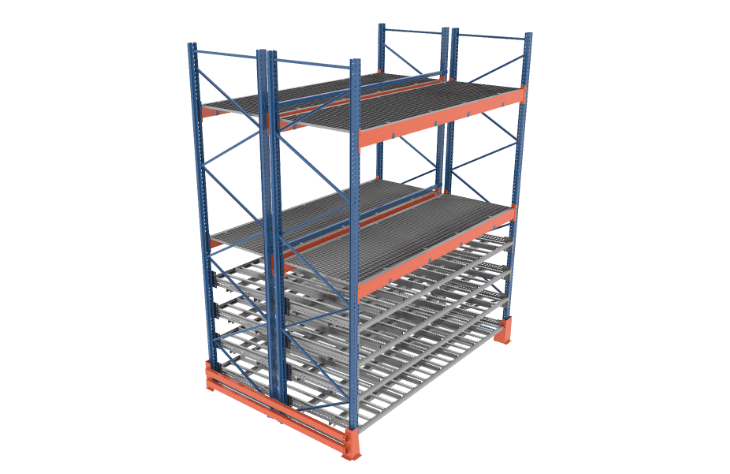

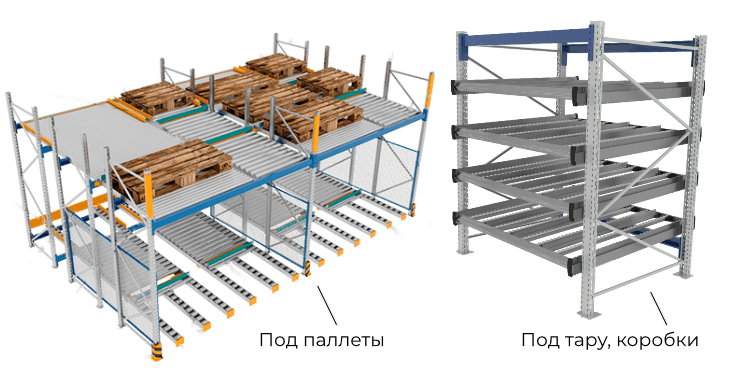

Элементы и конструкция гравитационных стеллажей
Пример представлен на базе стеллажей под мелкоштучный товар.
- Опорная рама.
- Распорная балка.
- Гравитационная полка прямого типа.
- Гравитационная полка прямого типа с наклонной пластиной.
- Гравитационная полка с изломом.
- Опора для роликовых конвейеров.
- Подножка для доступа к верхним полкам.
- Роликовая планка с цилиндрическими роликами.
- Роликовая планка с фланцевыми роликами для разделения каналов.
- Делитель для фиксированного разделения каналов.
- Быстросъёмный делитель для разделения каналов.
- Указатель уровня заполнения стеллажа.

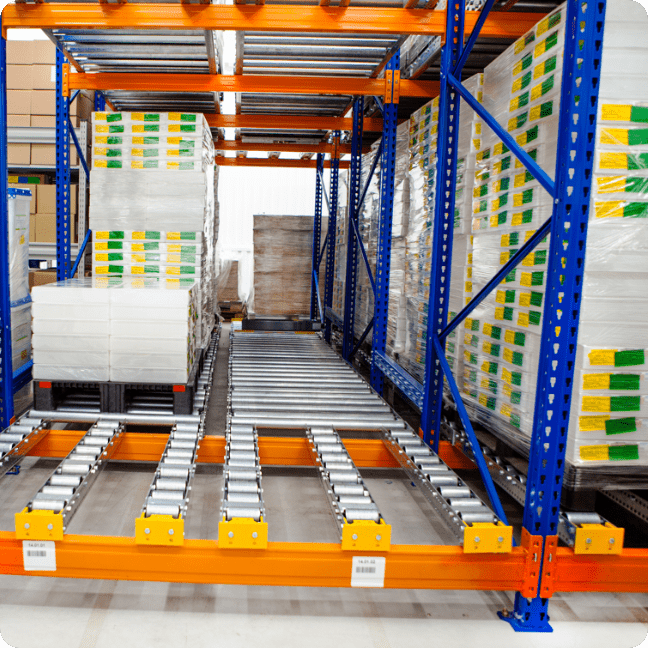

Для паллетной гравитации основными элементы являются:
- Рамы.
- Балки.
- Роликовые дорожки. Они обеспечивают плавное перемещение паллет по направляющим роликам. Ролики имеют плоские участки, соответствующие пазам на направляющих рельсах, и размеры расстояний и диаметров роликов зависят от габаритов и массы поддонов.
- Тормозные элементы. Тормозные барабаны контролируют скорость движения поддонов. Они действуют на два соседних ролика и подвешены на пружинах для постоянного контакта с роликами, что замедляет любые возможные ускорения.
- Направляющие паллеты. Они централизуют паллеты по каналу.
- Фиксаторы паллет. Фиксаторы позволяют остановить паллеты, тем самым облегчая извлечение первой паллеты и уменьшая нагрузку, которую она оказывает на другие паллеты. Установка фиксаторов зависит от характеристик системы подъема и используемого оборудования (погрузчики или роботы). При нажатии на педаль первым поддоном активируются стопоры, удерживающие второй поддон на месте.
Принцип хранения и варианты загрузки, выгрузки

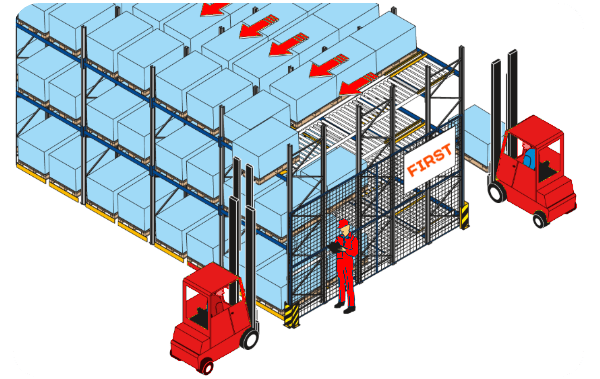

FIFO — первым загружен, первым выгружен
При хранении по принципу «FIFO» (Первый вошел — Первый вышел) первыми извлекаются товары, которые были загружены первыми. Каналы каждого стеллажа заполняются паллетами со стороны загрузки, а извлекаются они с противоположной стороны.
С помощью блокирующего механизма со стороны выгрузки можно извлечь паллеты с помощью штабелера, не создавая динамического давления на ряд, загруженный в канал. Таким образом, предотвращается повреждение товаров при выгрузке.

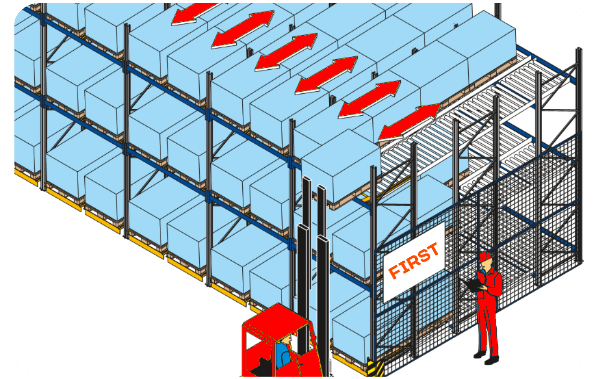

LIFO – первым загружен, последним выгружен
Принцип LIFO (Последним вошел — первым вышел) означает, что товары, поступившие в последнюю очередь, будут извлекаться в первую очередь при расформировании стеллажей.
Загрузка и выгрузка товаров производится на одной стороне стеллажа, а продвижение паллет к каналу гравитационного стеллажа осуществляется с помощью штабелеров по направляющим. Такие стеллажи также называются проходными стеллажами.
Сфера применения гравитации под паллеты и коробки
Современные гравитационные стеллажи FIRST, предназначенные для хранения паллет и мелкоштучных товаров. Они подходят для складских помещений с продуктами питания, у которых различные сроки хранения. Металлические гравитационные стеллажи также рекомендуется устанавливать на буферных складах производственных предприятий.
При использовании стеллажей с гравитацией необходимо организовать не более двух проходов. Клиенты могут заказать конструкции необходимых размеров и форм в соответствии с индивидуальными требованиями складского помещения. По вопросам заказа стеллажей можно обращаться к нашим специалистам по контактным номерам, указанным на сайте.
Продажу гравитационных стеллажей осуществляем по всей Беларуси: Минске, Гомеле, Витебске, Гродно, Могилёве, Бресте, Бобруйске, Барановичи, Борисове, Пинске и других городах РБ.
Примеры наших работ
Пяти уровневый мезонин на базе фронтальных стеллажей для компании «Моторлэнд». Складской комплекс более 1500 кв. м.
«Моторлэнд» — крупнейшая компания на белорусском и российском рынках в области продажи контрактных запчастей.
Задача проекта:
Единовременное хранение более 630000 SKU (позиций) быстрым подбором и перемещением грузов по этажам.
Решение:
- Проектирование, поставка и монтаж 5-ти уровнего мезонина на базе фронтальных стеллажей.
- 12500 кв. м. — полезная площадь хранения.
- Система фронтальных стеллажей с ёмкостью хранения 7500 паллетомест.
- Нагрузка на перекрытие в зоне комплектации — 800 кг. на кв. м.
- Нагрузка на перекрытие в зоне хранения — 500 кг. на кв. м.
- Максимальная нагрузка на ярус 600 — 1200 кг.
Посетить склад и посмотреть нашу работу.
