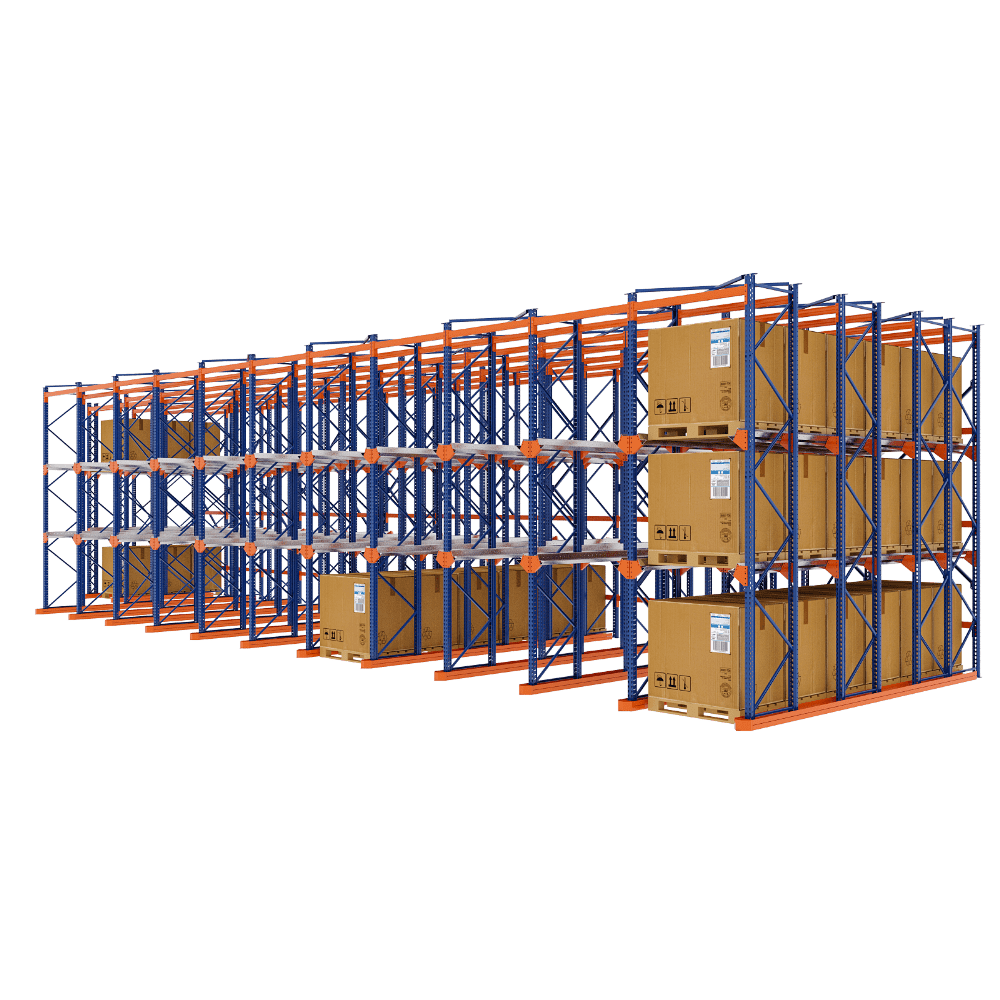

Набивные глубинные стеллажи металлические для склада
Стеллажи набивные или глубинные (проходные) подходят для компактного хранения однотипных товаров на паллетах в складских помещениях.
Есть два фактора, которые влияют на использование набивных стеллажей: большое количество однотипных товаров и отсутствие необходимости частого доступа к грузу на складе. Набивные стеллажи особенно востребованы на продовольственных складах, где хранятся товары с длительным сроком хранения.
20 лет на рынке
Лидер в области складской логистики в Беларуси
Гарантируем качество
Продукция сертифицирована и отвечает всем ГОСТам
Обеспечиваем надежность
Дорожим репутацией и заинтересованы в сотрудничестве
Работаем 24/7
Работаем ежедневно над заказом. Всегда на связи.
Нам доверяют
21vek.by — ООО «Триовист»
Задача проекта: организация единовременного хранения более 800000 SKU с прямым доступом к грузу и высокой оборачиваемостью.
На выходе наши клиенты получили не просто систему стеллажей, а многофункциональное, высокоёмкое и безопасное складское пространство, отвечающее самым современным требованиями складской логистики.
- Общая площадь мезонина: 21455 кв. м.
- Общее количество полок: 28850 шт.
- Фронтальные стеллажи на 7630 паллетомест.
- Стеллажи на двойную глубину на 7111 паллетомест.
- Общий объём хранения: 60250 кв. м.
Это самый большой мезонин на колоннах в Беларуси!
MAUNFELD
Разработка и монтаж фронтальных стеллажей на складе общей площадью 900 кв. м.
- Ёмкость склада готовой продукции: 578 паллетомест.
- Максимальная высота хранения: 6,5 метра.
- Максимальная нагрузка на ярус: 500 кг.
- Нагрузка до 30 тонн на каждую секцию.
В ходе проекта было был проведён монтаж боковых угловых, фронтальных боковых отбойников.
По итогам проекта: обеспечили лёгкий доступ к любому грузу, независимо от расположения ячейки хранения; возможность размещать, как однородные грузы, так и комбинированные.

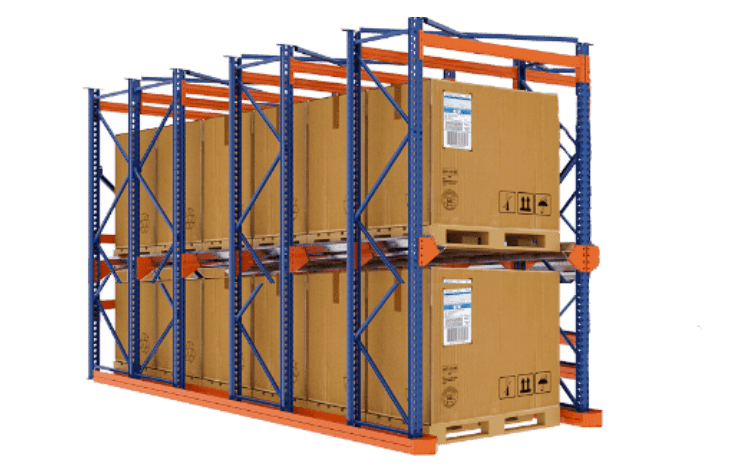

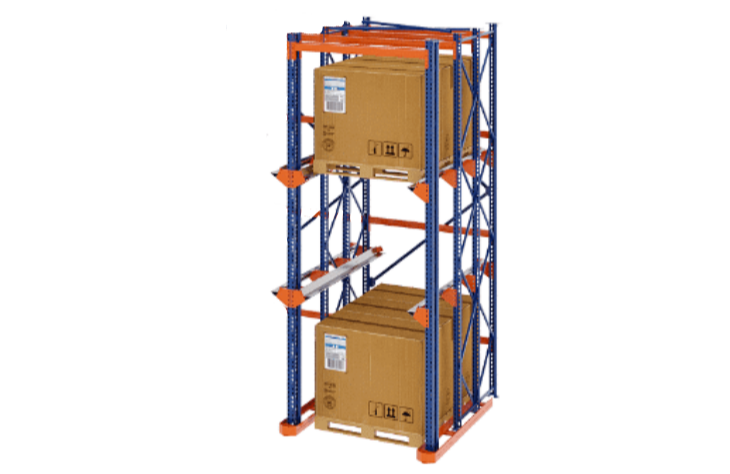

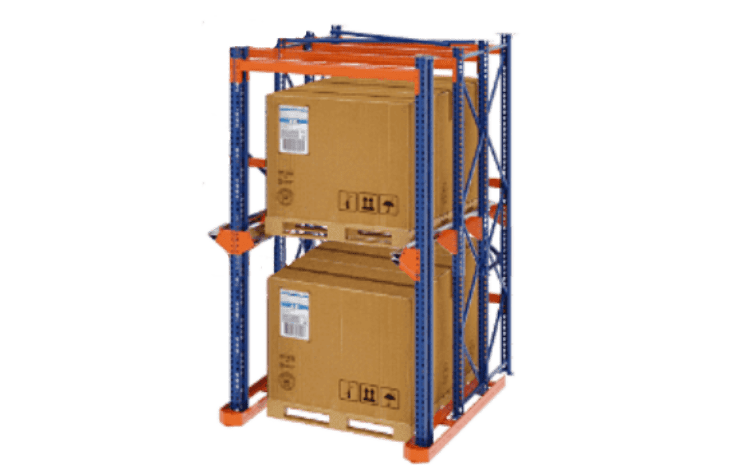

Цены на глубинные набивные стеллажи
Данный тип стеллажей даёт возможность эффективно использовать полезный объём склада. Паллеты методом глубинной загрузки размещаются одни за другим на одном уровне.
- Подходят для типа склада: буферный, для товаров сезонного хранения и пищевой продукции в низкотемпературном режиме.
- Для работы с глубинными стеллажами используется штабелёр или погрузчик, предназначенный для работы с набивными стеллажами.
- Предназначены для европаллетов (EUR) 800х1200х145 мм., финских паллет (FIN) 1000х1200х145 мм. и нестандартных (специальных) паллет.
? Калькулятор набивных глубинных стеллажей

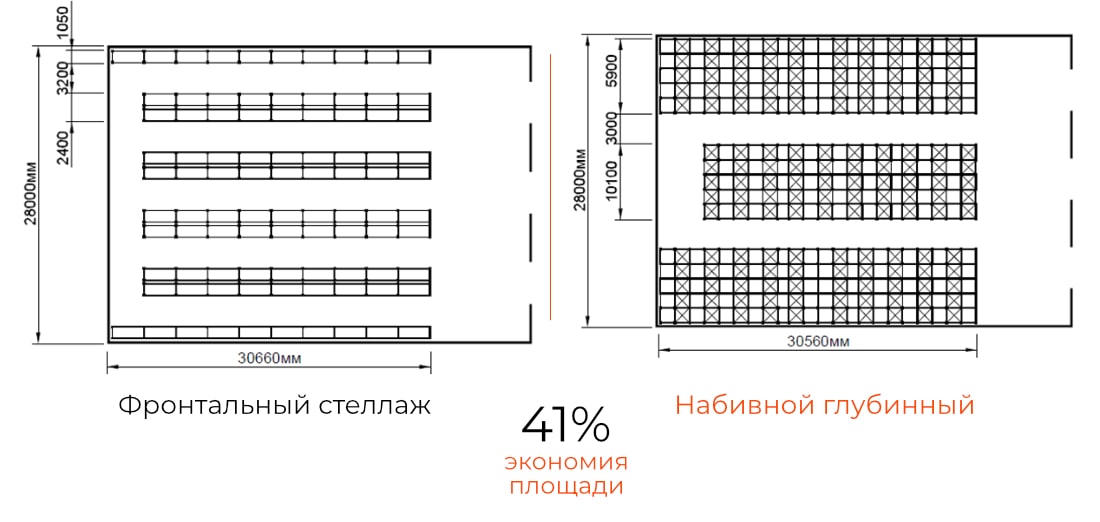

Набивные глубинные стеллажи — расчёт эффективности
Давайте рассчитаем экономику использования набивных стеллажей по сравнению с фронтальными.

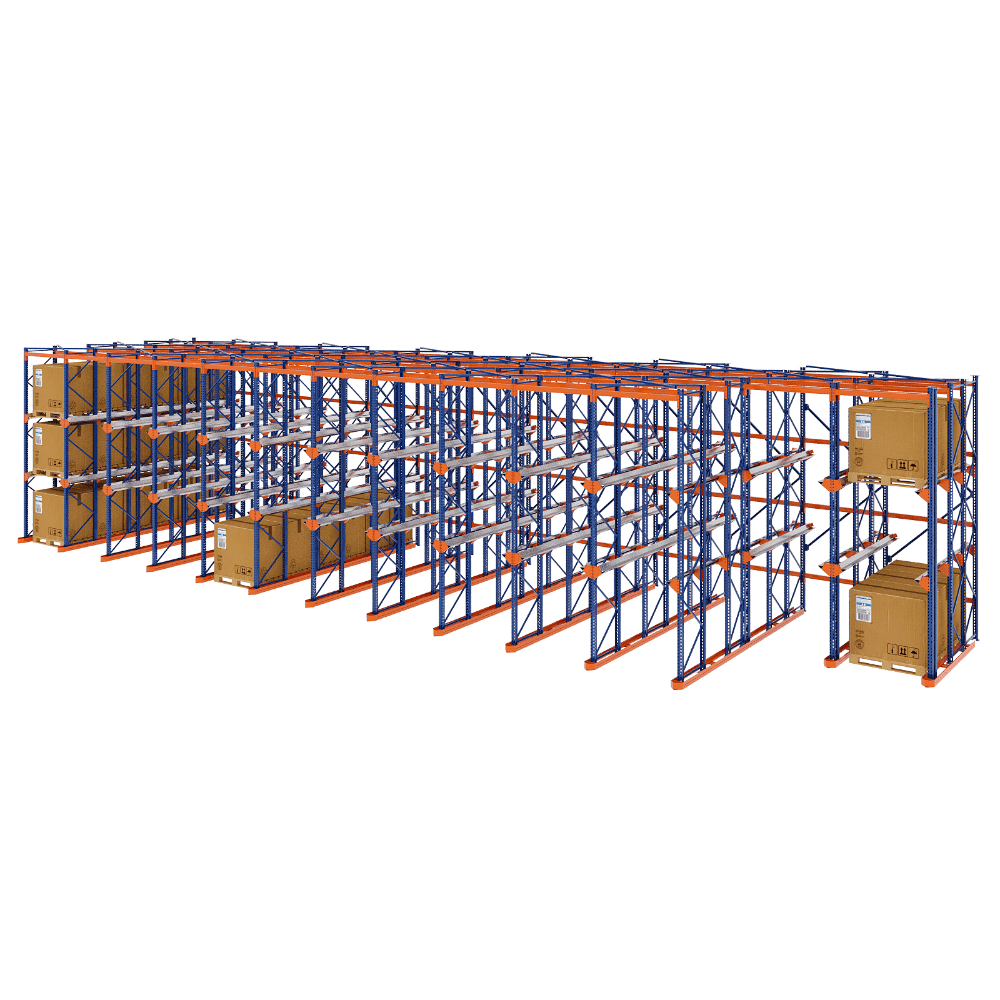

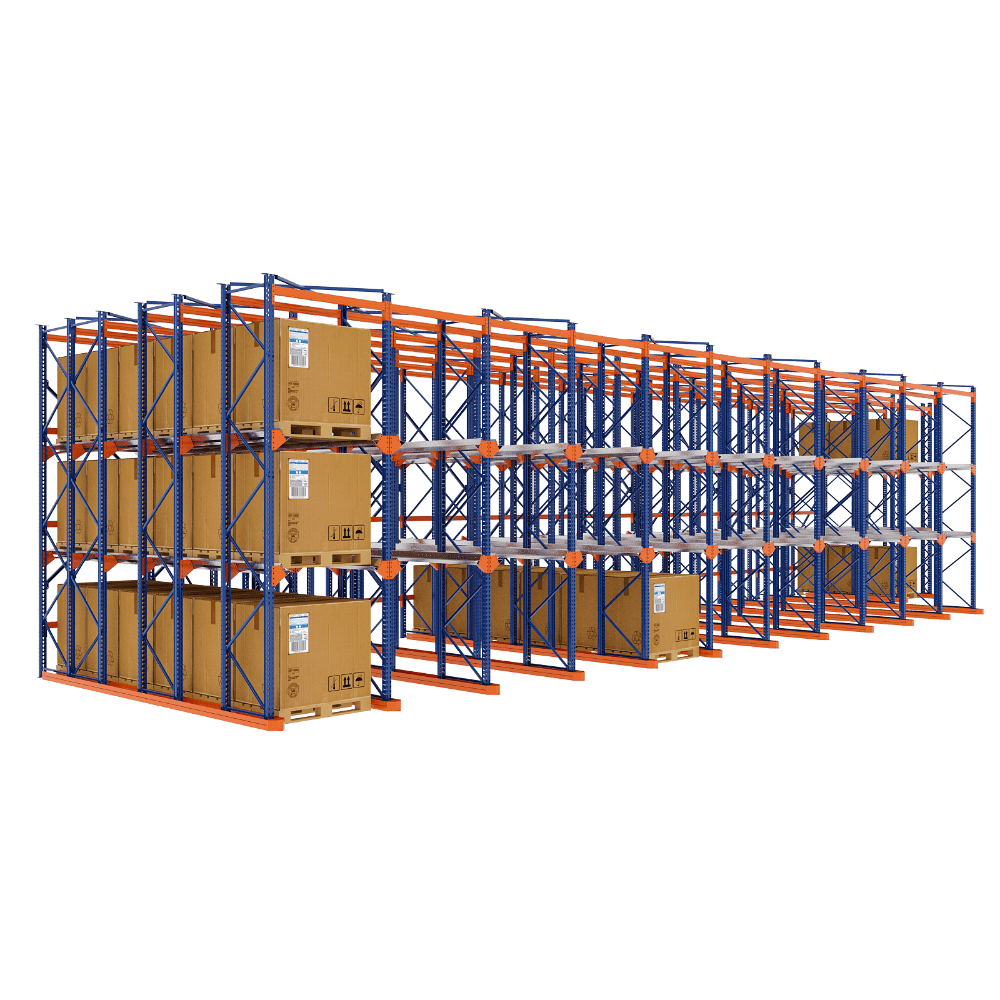

| Фронтальный складской стеллаж | Глубинный набивной стеллаж для склада |
| Используемая площадь: 858 кв.м. Количество паллетомест: 306 шт. | Используемая площадь: 858 кв.м. Количество паллетомест: 522 шт. |
От сюда можно легко рассчитать эффективность использования набивных стеллажей. На 41% используется меньше площади для хранения товаров на поддонах.
Технические характеристики набивных глубинных стеллажей
| Тип профиля стоек, материал | Ширина профиля стоек | Ширина канала | Шаг перестановки балок | Ширина рам | Высота рам | Крепление верхней балки | Крепление направляющих |
|---|---|---|---|---|---|---|---|
| прокатной, сталь 355 | от 90 до 130 мм | от 1 380 до 1 580 мм | 50 мм. | от 800 мм. до 1 100 мм. | от 2 200 до 12 000 мм. | зацепное | болтовое |
Нагрузки и размеры на рамы (стойки)
| Сечение стойки, мм. | Толщина металла, мм. | По вертикали 750 мм. | По вертикали 1000 мм. | По вертикали 1250 мм. | По вертикали 1500 мм. | По вертикали 1750 мм. | По вертикали 2000 мм. |
|---|---|---|---|---|---|---|---|
| Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | Нагрузка на раму, кг. | ||
| 80 х 75 | 2,0 | 13300 | 11500 | 10500 | 10000 | 96000 | 8500 |
| 100 х 75 | 2,0 | 20000 | 19400 | 18100 | 16800 | 15500 | 12800 |
| 120 х 75 | 2,0 | 23400 | 22000 | 21500 | 19600 | 18900 | 18600 |
| 120 х 75 | 2,5 | 25400 | 24800 | 24500 | 23100 | 22100 | 20800 |
| 140 х 75 | 2,0 | 24600 | 23600 | 22300 | 21200 | 20200 | 19000 |
| 140 х 75 | 2,5 | 28600 | 28600 | 28600 | 27700 | 26600 | 26000 |
| 120 х 100 | 2,0 | 24600 | 23500 | 22300 | 21300 | 20200 | 19300 |
| 120 х 100 | 2,5 | 30500 | 29400 | 28500 | 27300 | 26200 | 25300 |
| 140 х 100 | 2,5 | 32500 | 31500 | 30500 | 29200 | 28300 | 27100 |
| 160 х 100 | 2,5 | 34600. | 33600 | 32700 | 31400 | 30300 | 29400 |

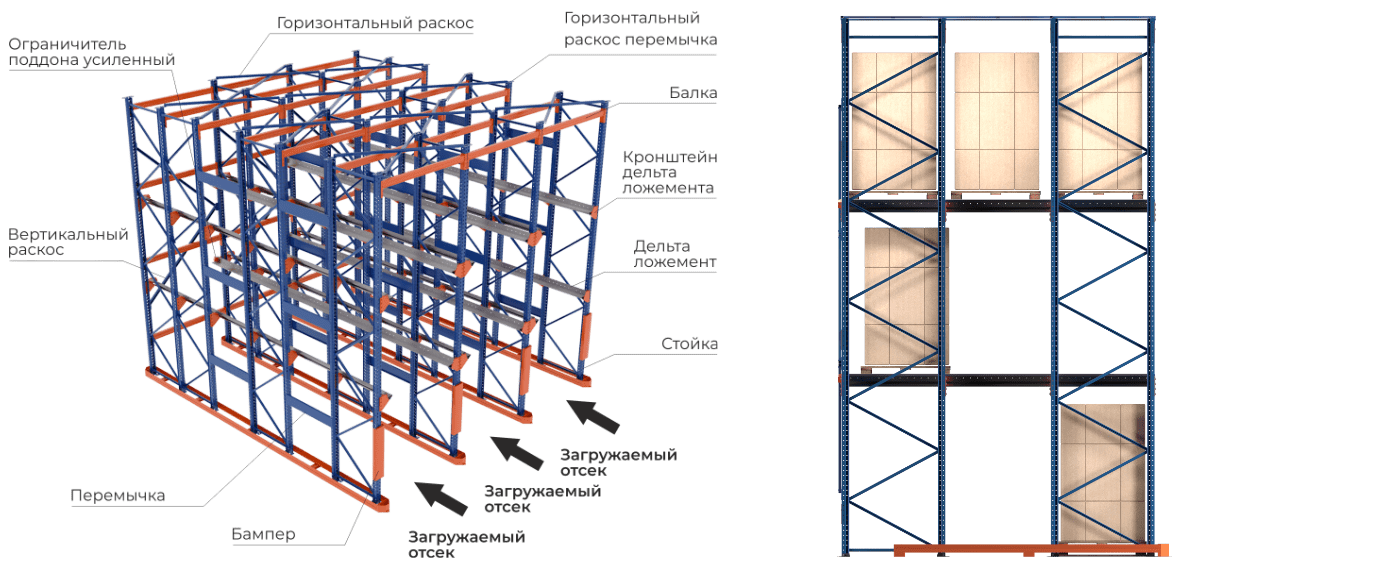

Элементы набивных стеллажей (глубинных)
Рама — основной поддерживающий элемент стеллажной системы, все соединения выполнены на болтах, что обеспечивает ряд преимуществ, таких как удобство транспортировки и сохранность элементов в процессе транспортировки. Кроме того, раму легко заменить, если какой-либо ее элемент поврежден.
В зависимости от нагрузки и высоты стеллажа, выбираются подходящие элементы рамы: стойки, раскосы и опоры. Они различаются по толщине металла и размеру профиля. Для крепления рам к полу используются анкерные болты, которые обеспечивают высокую устойчивость стеллажа. В глубинных стеллажах также добавляют дополнительные раскосы на концах загружаемых каналов и в верхней части рамы для придания дополнительной жесткости.
По желанию заказчика рамы могут быть окрашены полимерной порошковой краской или изготовлены из оцинкованной стали, стандартный цвет — синий RAL5005.
Отбойники и рельсы (направляющие) являются дополнительным элементом защиты стоек от повреждений при работе техники внутри стеллажа во время заезда и прямолинейного перемещения. Бампер крепится к стойке, элементы защиты рядов образуют единую группу, крепятся к полу с помощью анкерных болтов. Бампер и защитные элементы окрашены полимерной краской оранжевого цвета RAL 2008.
Балки используются только для усиления конструкции. Они имеют один размер и длину, и для предотвращения их выбивания предусмотрены фиксаторы. Окрашены балки полимерной порошковой краской оранжевого цвета — RAL 2008.
Кронштейны крепления балок к раме могут быть различных типов. Форма металлического профиля может быть различной, а сечение — фиксированным. Для данного вида стеллажей используется только балка СС 85х50 В. Основными элементами являются ложемент и кронштейн для ложемента.
Направляющая для установки поддонов — ложемент. Крепится к кронштейнам на обеих сторонах прохода. Длина равна глубине стеллажа. Возможно установка на стойке через каждые 5 см, что увеличивает высоту хранения. Компания производит прокатный ложемент для установки единого элемента на всю глубину прохода для дополнительной жесткости конструкции. Кронштейны также оснащены фиксаторами.
Кроме того, в конструкцию входит система ограждения, защищающая стеллаж от повреждений, причиняемых складской техникой. При проектировании набивных стеллажей следует учитывать все элементы жесткости и безопасности, так как лотки опираются на направляющие, а не на балки.
Схема загрузки, выгрузки и принцип хранения

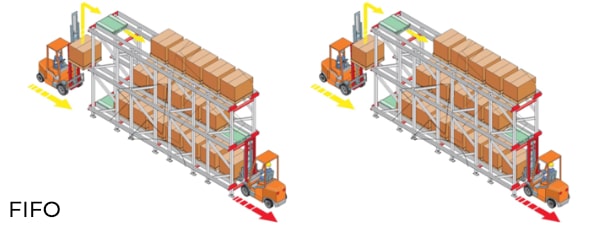

FIFO — первым загружен, первым выгружен
Этот метод хранения в основном используется для хранения продуктов, срок годности которых ограничен.
Шаттл обеспечивает автоматическую загрузку поддонов с одной стороны стеллажного оборудования и разгрузку с другой стороны.

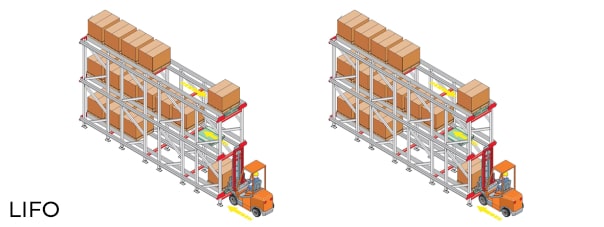

LIFO – первым загружен, последним выгружен
Этот принцип хранения применяется для товаров, у которых нет ограниченного срока годности. Он обеспечивает максимальную емкость склада, поскольку имеет только один проезд для погрузочной техники.
Загрузка и разгрузка поддонов производится с одной стороны стеллажных систем.

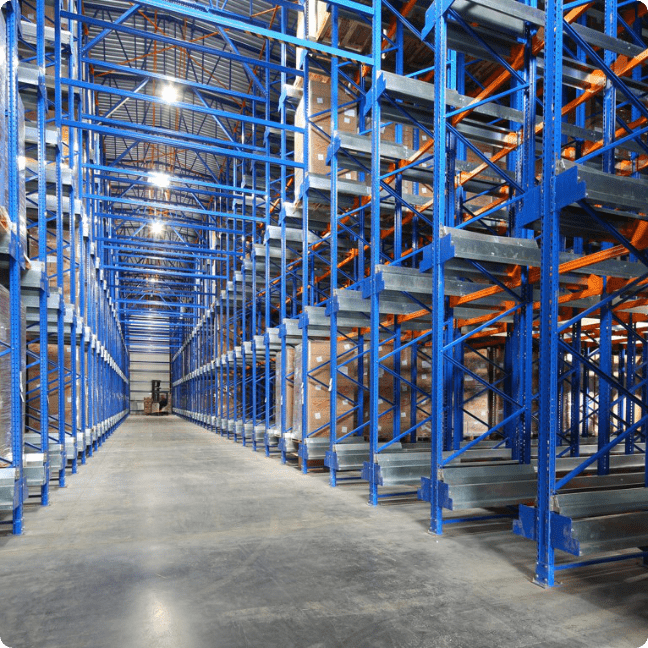

Преимущества стеллажей в глубину
Одним из главных достоинств набивных стеллажных конструкций является максимальное использование складской площади. Эффективность использования склада достигается благодаря тому, что между системами хранения нет проходов, что позволяет наиболее рационально использовать пространство не только на самих стеллажах, но и внутри помещений. Кроме того, данный метод решает проблему блочного хранения, когда из-за хрупкости груза запрещено ставить друг на друга поддоны.
Подводим итог: использование складской площади максимально эффективно, согласно опыту, около 60%; отсутствие проходов между системами хранения и возможность блочного размещения груза позволяют наиболее эффективно использовать складское пространство; использование поддонов разных типов обеспечивает удобство и безопасность при хранении и обработке грузов; обслуживание глубинных стеллажей с двух сторон обеспечивает удобство и надежность хранения; монтаж системы хранения осуществляется в короткие сроки.

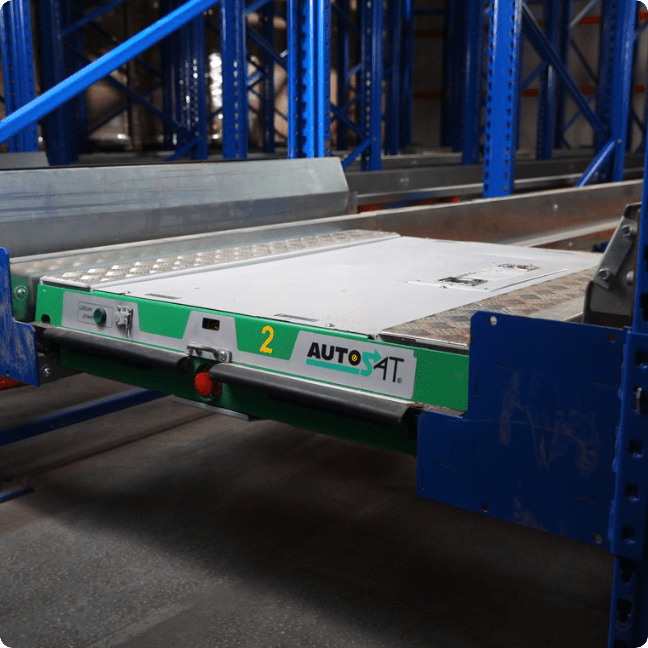

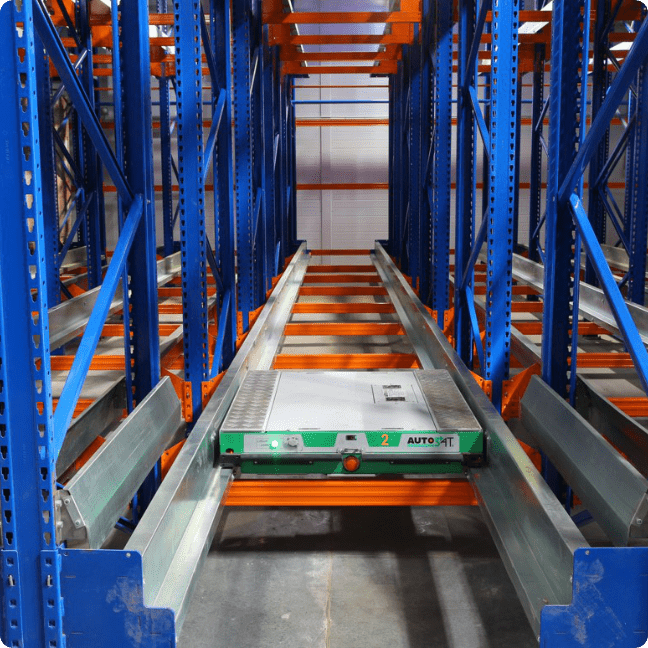

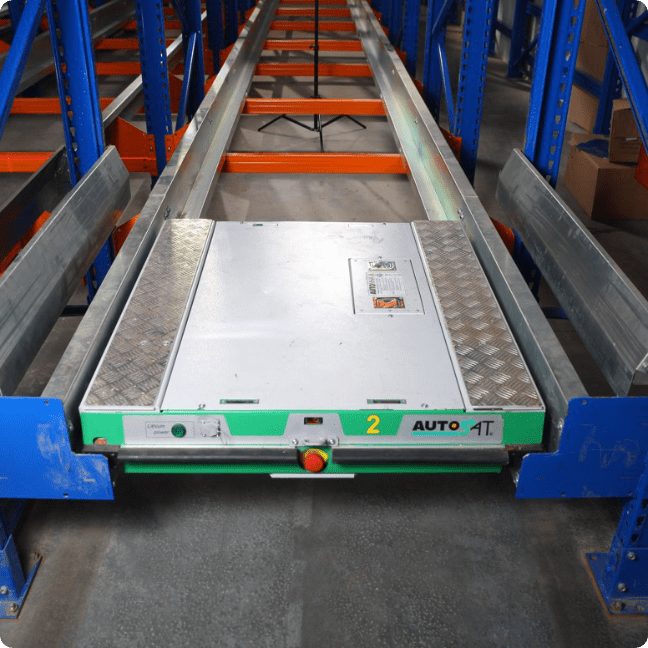

Шаттл или шаттловая система для загрузки и выгрузки
Преимущества:
Обеспечивает максимальную вместимость склада; принципы хранения FIFO и LIFO; автоматизация процессов загрузки/выгрузки товаров; сокращение складских расходов; сокращение количества погрузочной техники и персонала; быстрая окупаемость; высокий грузооборот; уменьшение риска повреждений груза и стеллажных конструкций.
Техника и тара:
Европаллеты (EUR) 800*1200*150 мм; финские паллеты (FINN) 1000*1200*150 мм; паллеты 1200*1200*150 мм; некоторые виды нестандартных паллет.
Продажу набивных глубинных стеллажей осуществляем по всей Беларуси: Минске, Гомеле, Витебске, Гродно, Могилёве, Бресте, Бобруйске, Барановичи, Борисове, Пинске и других городах РБ.
Примеры наших работ
Пяти уровневый мезонин на базе фронтальных стеллажей для компании «Моторлэнд». Складской комплекс более 1500 кв. м.
«Моторлэнд» — крупнейшая компания на белорусском и российском рынках в области продажи контрактных запчастей.
Задача проекта:
Единовременное хранение более 630000 SKU (позиций) быстрым подбором и перемещением грузов по этажам.
Решение:
- Проектирование, поставка и монтаж 5-ти уровнего мезонина на базе фронтальных стеллажей.
- 12500 кв. м. — полезная площадь хранения.
- Система фронтальных стеллажей с ёмкостью хранения 7500 паллетомест.
- Нагрузка на перекрытие в зоне комплектации — 800 кг. на кв. м.
- Нагрузка на перекрытие в зоне хранения — 500 кг. на кв. м.
- Максимальная нагрузка на ярус 600 — 1200 кг.
Посетить склад и посмотреть нашу работу.
